【コンクリートエックス線検査】

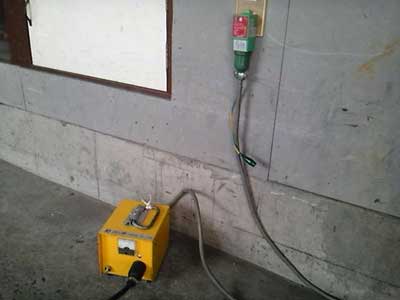

１００V電源供給　昇圧トランス・漏電ブレーカー使用

【コンクリートエックス線検査】

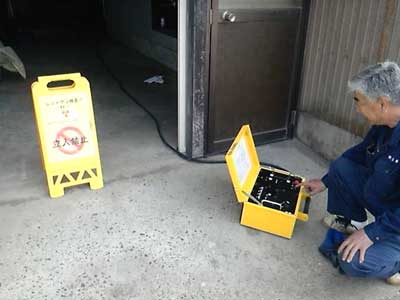

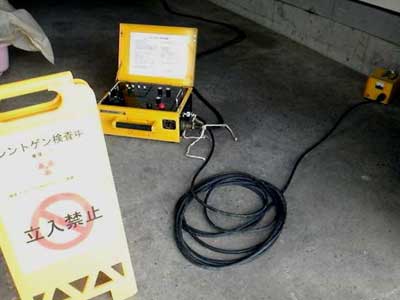

使用前のエイジング準備　立入禁止区域を標示板にて明示

【コンクリートエックス線検査】

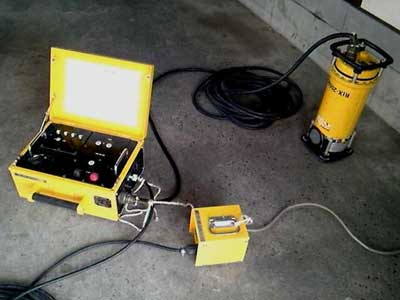

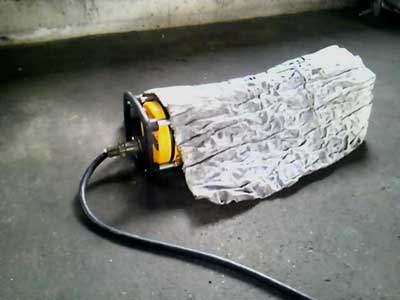

エックス線装置の自動エイジング（慣らし運転）　人払い後、周囲の安全確認をしてから５分間行う　※エックス線発生器を鉛板で覆う

【コンクリートエックス線検査】

検査対象位置　コア口径５０ｍｍを穿孔

【コンクリートエックス線検査】

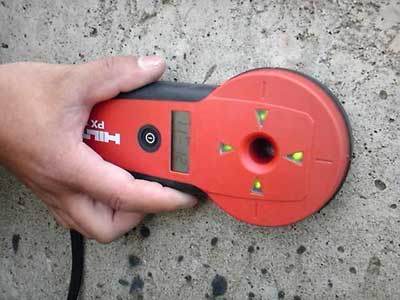

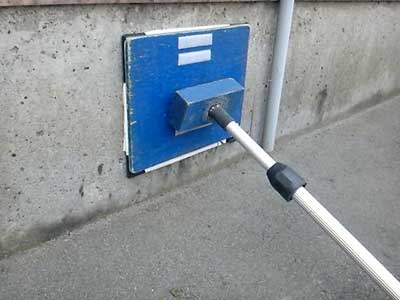

ポインタ発信器（表）　検査する表墨にポインタを合わせ裏墨（壁の向こう）の位置を正確に出す

【コンクリートエックス線検査】

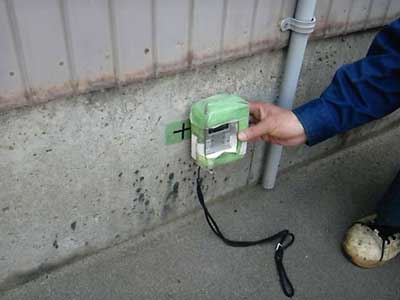

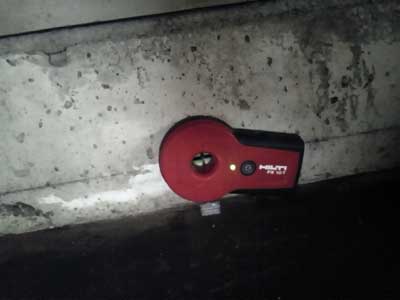

ポインタ受信器（裏）　発信機から放射される磁場を受信器が検知、裏墨位置の確定および大凡の壁厚を把握

【コンクリートエックス線検査】

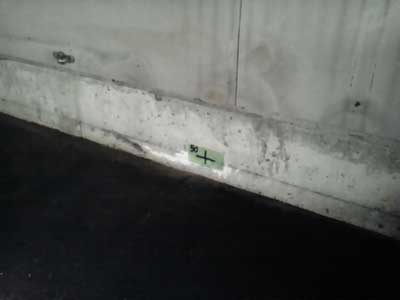

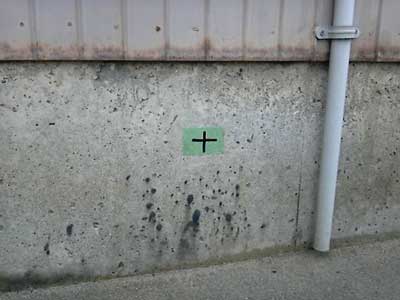

裏墨位置　撮影フィルム位置の確定

【コンクリートエックス線検査】

フィルムゲージの設置　検査対象位置に設けるとともに管理番号、コア口径などを明確にするため数字やアルファベットのマーカーを載せる

【コンクリートエックス線検査】

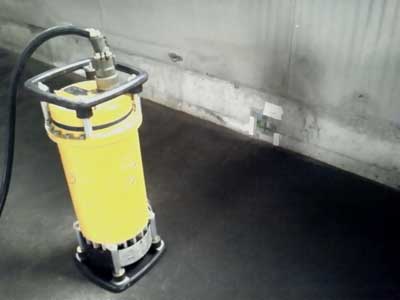

エックス線発生器の設置　検査対象壁から1.0～1.5m離れた位置にセット　※再度、人払い周囲の安全確認した後に作業開始　照射中は立入禁止区域内へは立入禁止

【コンクリートエックス線検査】

線量計　数回テスト照射を行い最適なエックス線の量を測定

【コンクリートエックス線検査】

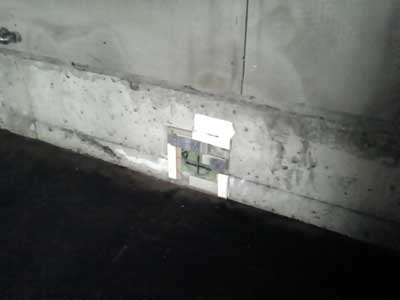

撮影フィルムカセッテ設置　ポインタで検知した裏墨にあわせてセット

【コンクリートエックス線検査】

照射開始　検査対象の躯体厚は12cm程度のことから10秒間エックス線を照射

【コンクリートエックス線検査】

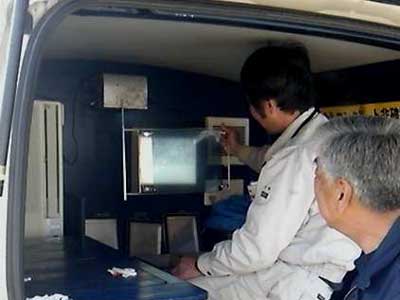

撮影フィルムの判定　作業車の暗室にてフィルムを現像、作業員2名にてフィルムに写し出されたコンクリート内部の状況を判断

【コンクリートエックス線検査】

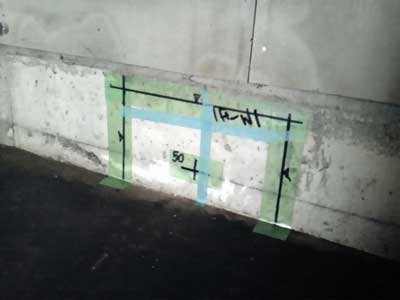

罫書き　撮影したフィルムを読み取り検査対象の躯体に電線管、配管、鉄筋など表記

【コンクリートエックス線検査】

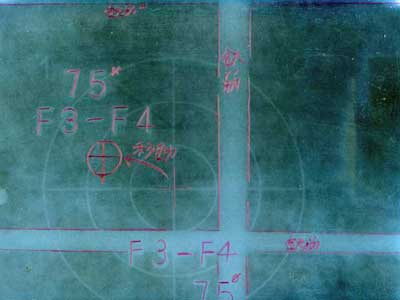

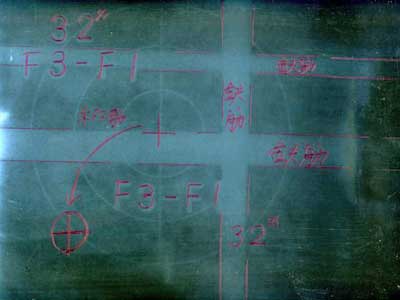

Φ３２コア位置、鉄筋直下のためコア芯を左斜め下７５ｍｍ移動

【コンクリートエックス線検査】

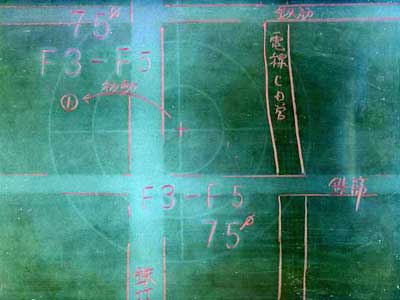

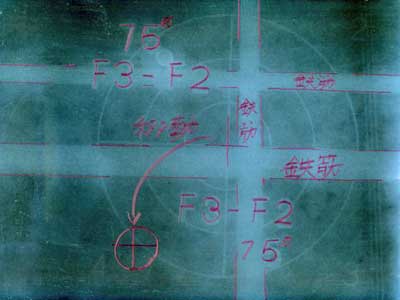

Φ７５コア位置、鉄筋直下のためコア芯を左斜め下７５ｍｍ移動（フィルム右にＣＤ管確認）

【コンクリートエックス線検査】

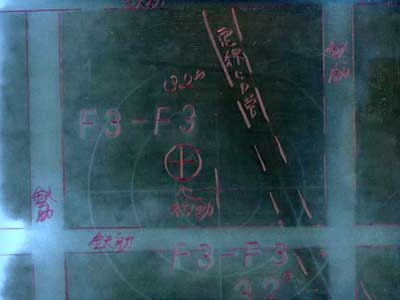

Φ３２コア位置、鉄筋およびＣＤ管近傍のためコア芯を左斜め上２５ｍｍ移動

【コンクリートエックス線検査】

Φ７５コア位置、鉄筋直下のためコア芯を左斜め上４５ｍｍ移動

【コンクリートエックス線検査】

Φ７５コア位置、鉄筋直下またＣＤ管近傍のためコア芯を左斜め上７０ｍｍ移動
